Referenzbericht | Neubau Serverräume
ACO
Leistungen
Neubau von zwei Serverräumen unter Einhaltung der Vorgaben durch das EnEfG und den Blauen Engel für Rechenzentren (DE-UZ 228)
Auftraggeber
ACO Ahlmann SE & Co. KG
Projektzeitraum
2024 - 2025
ACO Rechenzentrum
über ACO
ACO gehört zu den weltweit führenden WaterTech Unternehmen, insbesondere für Regenwasser- und Abwassermanagement.
Die ACO Systeme sind im ACO WaterCycle verbunden. Dieser Kreislauf beschreibt das Aufnehmen, Speichern, Reinigen und schließlich das Wiederverwenden der lebenswichtigen Ressource Wasser. Mit innovativer Technik wird es von Fetten, Treibstoffen, Schwebstoffen, Schwermetallen und Mikroplastik gereinigt. Das global agierende Familienunternehmen wurde 1946 in Schleswig-Holstein gegründet, ist in über 50 Ländern der Erde vertreten und zeichnet sich durch regionale Marktnähe und unternehmerische Partnerschaftlichkeit aus.
Projekt
Nach dem erfolgreichen Abschluss des ersten gemeinsamen Rechenzentrumsprojekts im Jahr 2015 wurde Prior1 erneut mit dem Bau eines weiteren Rechenzentrums am Standort Büdelsdorf beauftragt – ein Ausdruck des gewachsenen Vertrauens und der partnerschaftlichen Zusammenarbeit mit der ACO Ahlmann SE & Co. KG.
Das Projekt stellte in mehrfacher Hinsicht besondere technische Anforderungen. Die Integration in bestehende Gebäudestrukturen, hohe Verfügbarkeitsansprüche sowie eine komplexe Kälte- und Energieversorgung machten dieses Vorhaben anspruchsvoll, individuell und richtungsweisend.
Zudem wurde der höchste Anspruch an Energieeffizienz gestellt, und zwar durch Einhaltung der Vorgaben
• des Energieeffizienzgesetzes (EnEfG)
sowie
• des Umweltzeichens Blauer Engel für Rechenzentren (DE-UZ 228) als Vorbereitung für eine erfolgreiche Zertifizierung
Das gesamte Prior1-Team überzeugte durch eine jederzeit zuverlässige, kundenorientierte und qualitativ hochwertige Arbeitsweise. Die Zusammenarbeit mit allen Beteiligten – Bauherr, Fachplaner, Handwerkspartner – war durchweg offen, lösungsorientiert und konstruktiv.
Technische Details

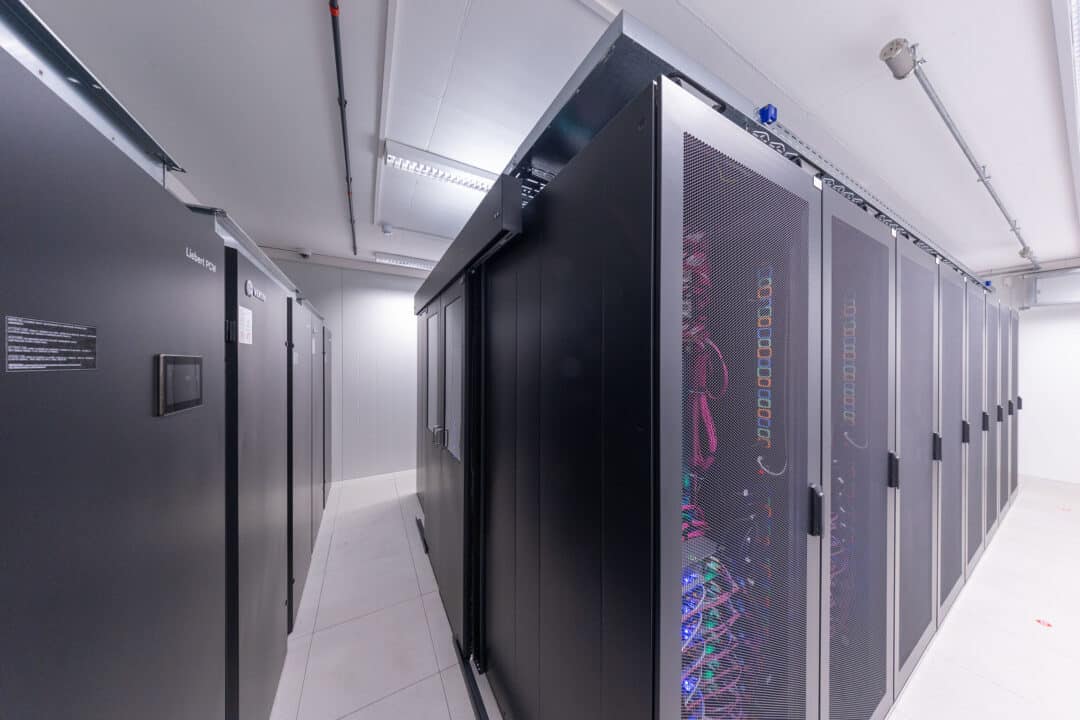

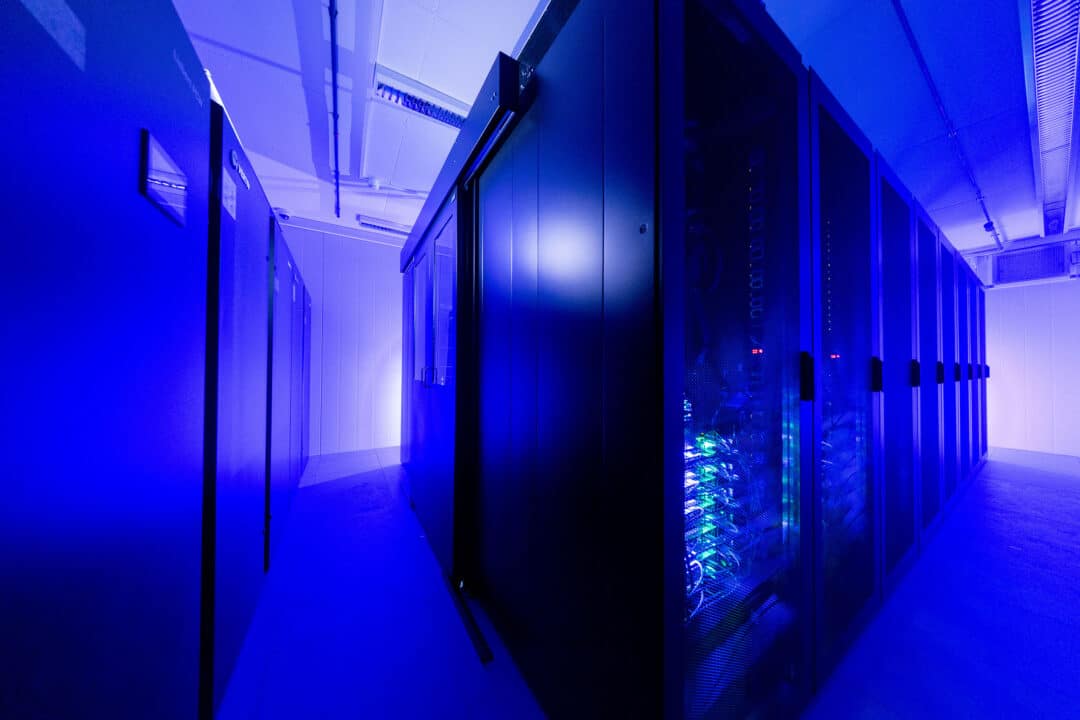

Serverräume 3 und 4
Die beiden Serverräume mit jeweils rund 50 m² Fläche wurden mit folgenden Komponenten ausgestattet:

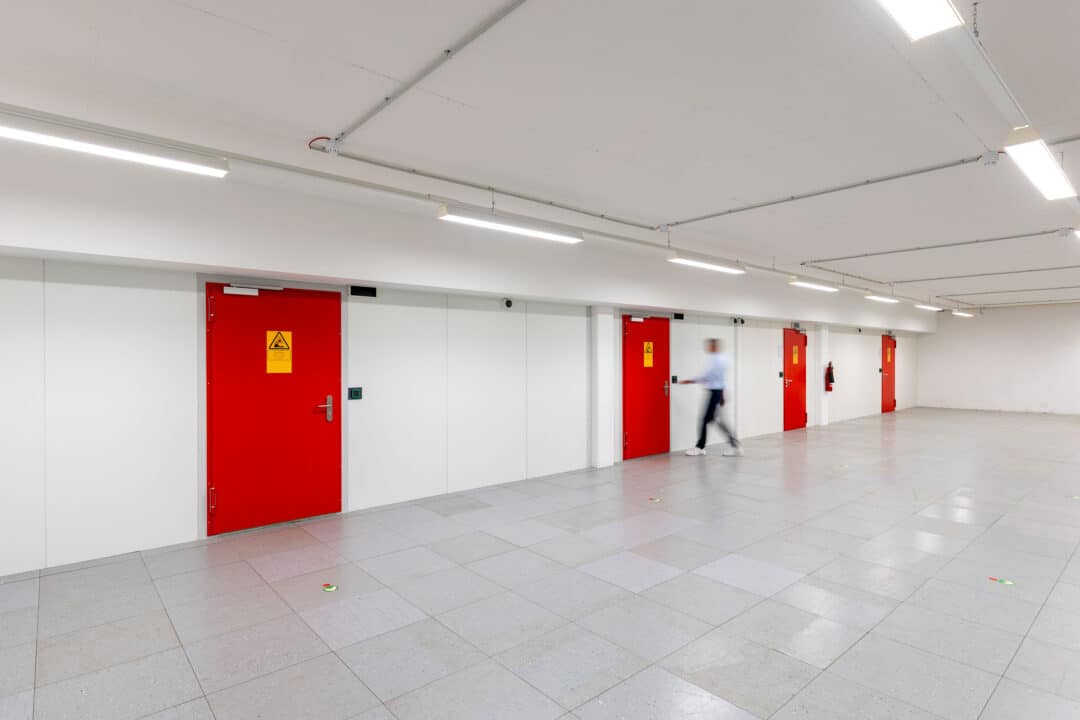

• F90-Systemtrennwände inklusive Türen
• Doppelbodenkonstruktion für Kabelmanagement und Zuluft
• Je 16 Racks mit Türen, ergänzt durch eine Kaltgangeinhausung
• Managebare PDUs in A/B-Anordnung
• Brandfrüherkennung / Rauchansaugsystem

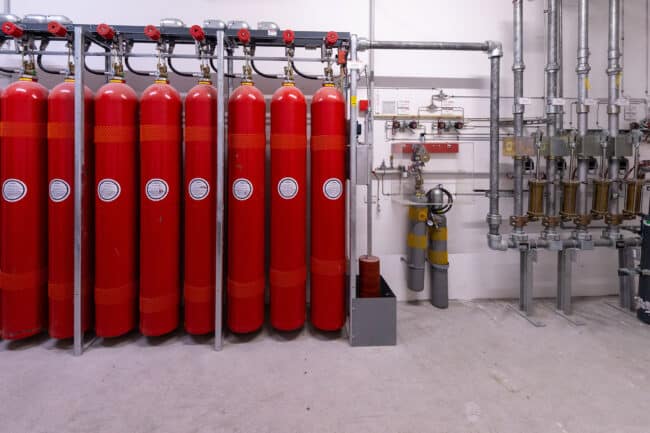

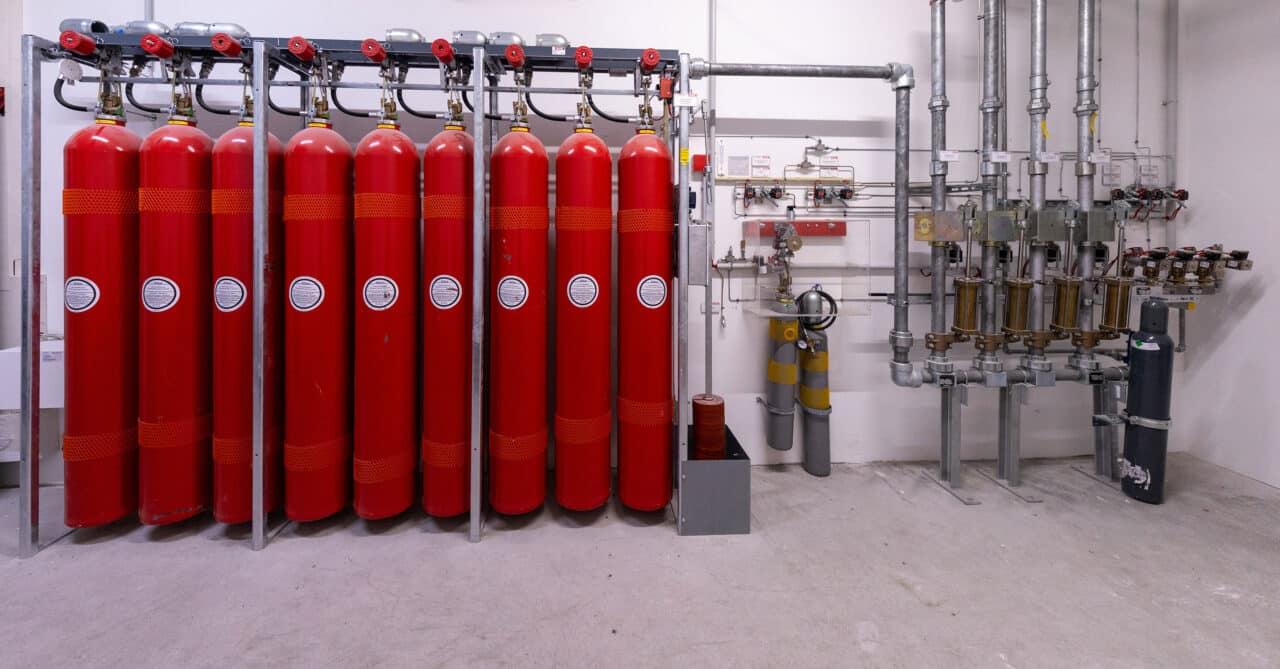

• Stickstoff-Löschanlage als Erweiterung zum Bestand
• Umluftklimaschränke für 180 kW Kälteleistung in n+1-Redundanz
• Strukturierte Netzwerkverkabelung (Glasfaser und Kupfer Cat.7)
Technikräume A und B
Die Versorgung der beiden neuen Serverräume erfolgt über zwei zentrale zueinander redundante Technikräume, die mit folgender Ausstattung erweitert wurden:
• Jeweils zwei modulare USV-Anlagen (180 kVA)

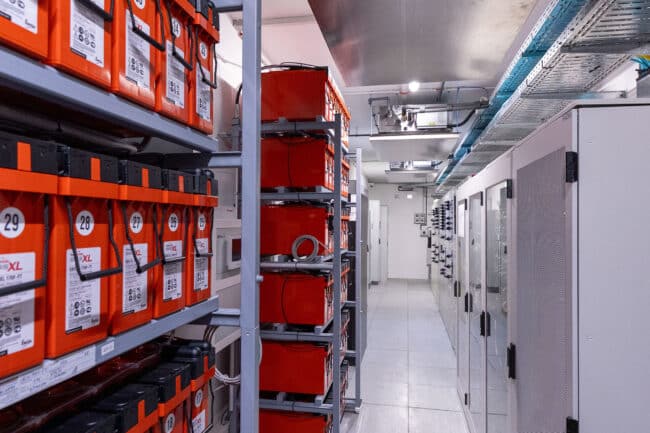

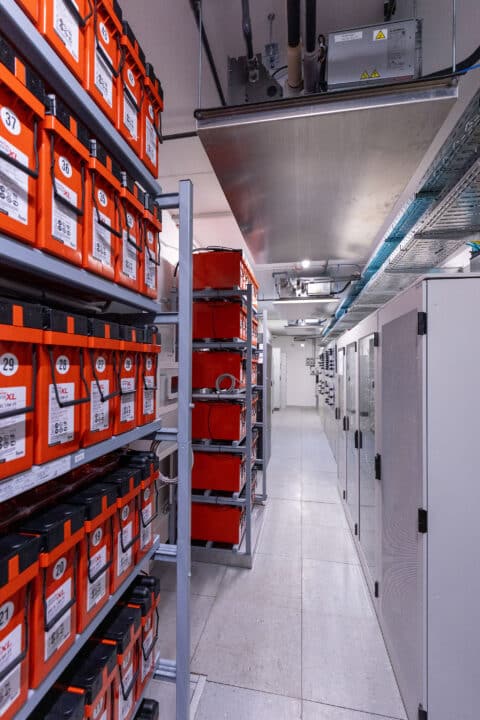

• Hochwertige langlebige Batterieblöcke inkl. Batteriemanagementsystem
• Jeweils vier Deckenkühlgeräte (je max. 10 kW)
• Jeweils eine eigene Elektrounterverteilung für IT und Klimatisierung

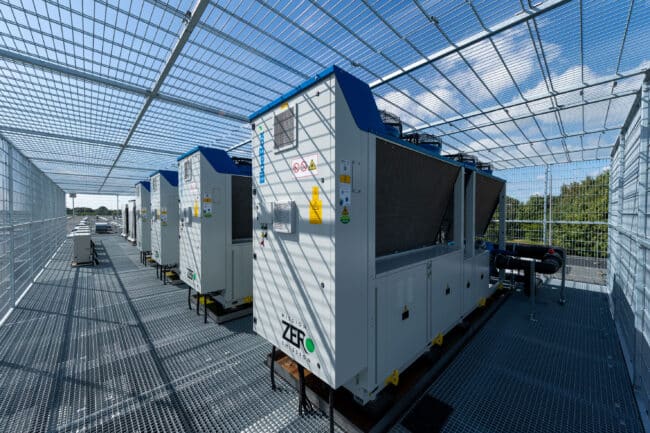

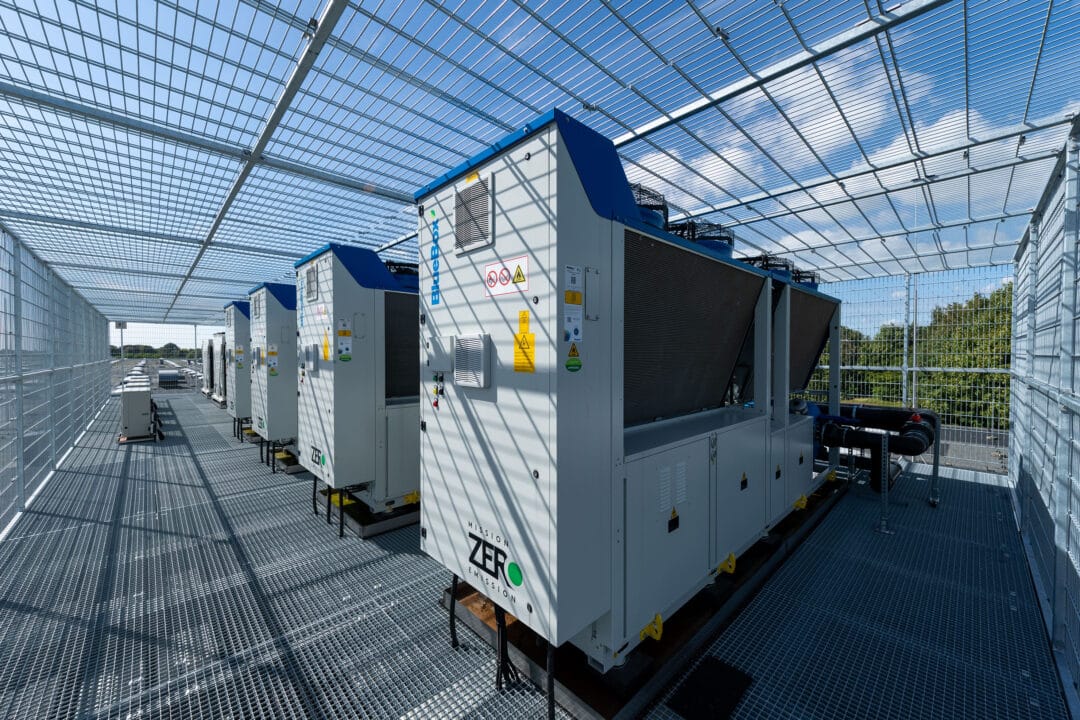

Kälteerzeugung
Die neue Kälteerzeugung sollte sowohl die Bestandskühlung der vorhandenen beiden Serverräume (je 60kW) ersetzen als auch die beiden neuen Serverräume (je 180kW) mitversorgen. Für die Kühlung wurde ein neuer Stahlträger errichtet, auf dem folgende Komponenten installiert wurden:
• Vier Kaltwassersätze (3 × 150 kW, 1 × 180 kW), Aufstellung in n+1
• Drei Freikühler (je 150 kW)

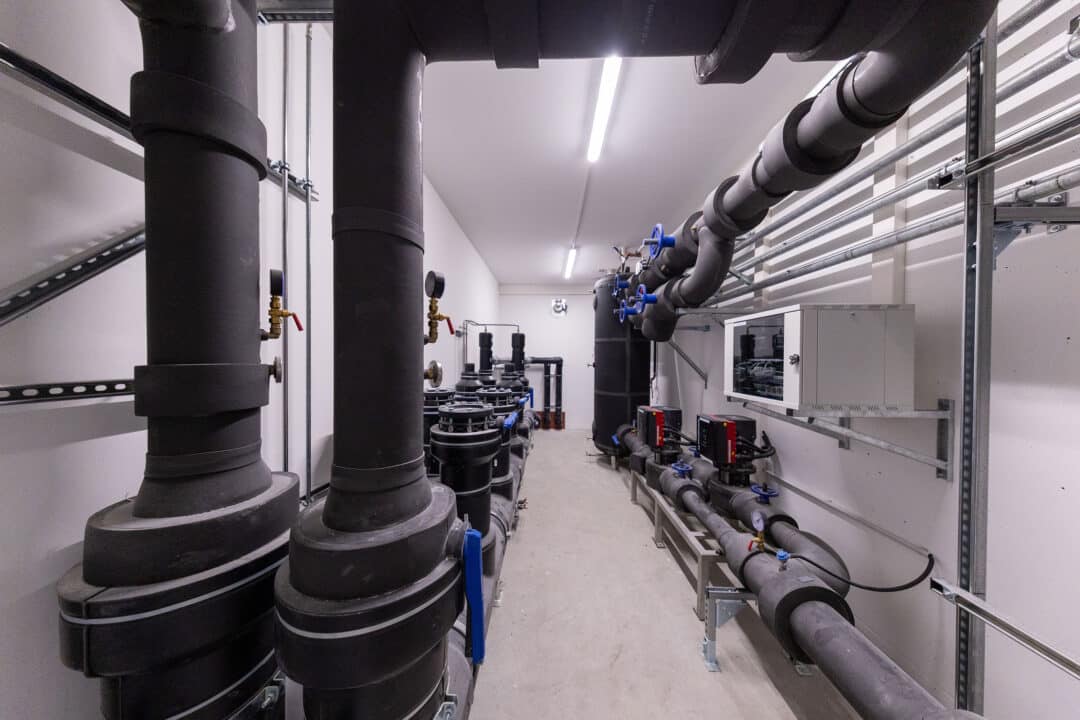

Zusätzlich wurden implementiert:
• Ein Plattenwärmetauscher (450 kW) zur Einspeisung von Abwärme in das bauseitige Wärmenetz
• Pufferspeicher mit ca. 1.350 Litern als hydraulische Weiche
Alle Kältekomponenten wurden mit Auffangwannen, Leckageüberwachung und Absperrmechanismen gemäß den Umweltschutzrichtlinien ausgestattet.

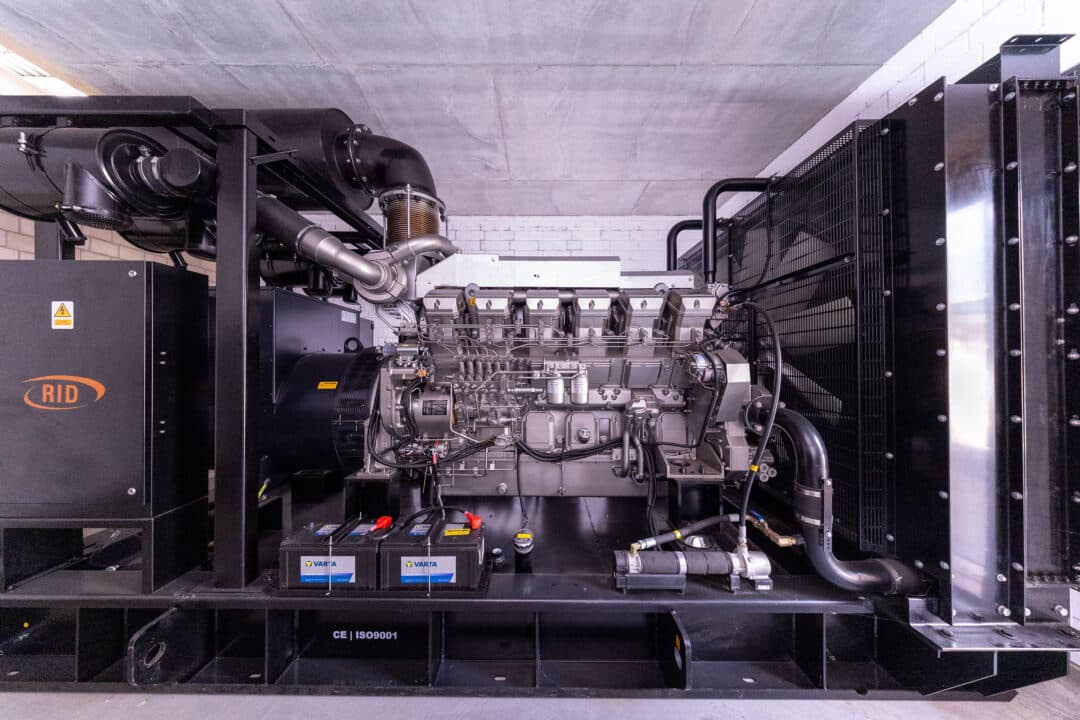

Notstromversorgung
• Technikraum A wird über eine bauseitige Netzersatzanlage mit 1.000 kVA abgesichert
• Für Technikraum B wurde eine neue Netzersatzanlage mit 1.250 kVA installiert
Monitoring und Messkonzepte
Die gesamte technische Infrastruktur wurde in ein zentrales Monitoring-System überführt:
• Überwachungssystem zur Anzeige und Meldung aller relevanten Betriebsparameter
• Power Analyzer für detailliertes Energiemonitoring
• Differenzstrom- und Leistungsmessung je IT-Abgang
Fazit
Mit der erfolgreichen Umsetzung dieses Projekts konnte ACO die RZ-Infrastruktur nicht nur zukunftssicher erweitern, sondern zugleich auf ein hochverfügbares und energieeffizientes Niveau heben. Besonders hervorzuheben ist die konsequente Umsetzung von Redundanzkonzepten, der nachhaltige Umgang mit Energie durch die Nutzung der Abwärme sowie die durchgängige Überwachung aller relevanten Betriebsdaten.
Michael Käcker
Leiter Rechenzentrum | ACOACO betreibt ein nach der ISO27001-Norm zertifiziertes und über zwei Standorte aufgebautes Rechenzentrum neben der Eigennutzung auch als Colocation-RZ. Somit besteht ein sehr hoher Anspruch an Hochverfügbarkeit und Energieeffizienz. Im Primär-RZ sollte aufgrund steigender Kunden-Nachfrage neben den beiden bestehenden zwei neue Serverräume errichtet werden. Eine gesteigerte Komplexität bestand darin, dass ergänzend zur Erweiterung der RZ-Flächen auch relevante Teile der Bestands-Infrastruktur (Trafos, Kältetechnik, Technikräume, etc.) im laufenden RZ-Betrieb erweitert bzw. ausgetauscht werden mussten. Einhergehend mit der Erweiterung sollte das ACO RZ modernisiert und somit zukunftssicher für die nächsten 15-20 Jahre gemacht werden. Ergänzend dazu gab es eine feste Terminvorgabe, bis wann die Serverräume betriebsbereit sein mussten. Das Projekt sollte durch eine Fachfirma als Generalunternehmer umgesetzt werden. Gesucht wurde ein qualifizierter und verlässlicher Partner.
Die Wahl fiel letztlich auf Prior1, zumal ich als verantwortlicher RZ-Leiter schon beim Bau des Backup-RZ sehr gute Erfahrungen mit deren Team und Arbeitsweise gemacht hatte. Ich wurde nicht enttäuscht. Alle Anforderungen inkl. Termineinhaltung wurden erfüllt. Unerwartet auftretende Probleme während des Projektes wurden professionell analysiert und gelöst. Auch der zukünftige RZ-Betrieb wird durch Prior1 begleitet, sei es durch entsprechende Wartungsverträge oder die geplante Umsetzung der Zertifizierung des Blauen Engels.
Aus meiner Erfahrung zeichnet ein Merkmal die Prior1 besonders aus. Über allem steht die Zufriedenheit des Kunden. Das ist nicht nur ein Spruch, sondern wird von der Geschäftsführung der Prior1 vorgegeben und vom gesamten Prior1-Team gelebt.
